Zeichnen von Graphen.

Zeichnen von Graphen.

static int graph::draw(ItemRef frame, char* graph_path)

Ersetze den Inhalt eines Rahmens durch einen Graphen. Der Graph wird in einer XML-Datei definiert. Enthält die Darstellung Stützpunkte, müssen diese vor der Neuerstellung eines Graphen manuell gelöscht werden. Dazu wird folgende Arbeitsweise vorgeschlagen :

1. Rahmen auswählen
2. Gruppierung aufheben
3. Alle sich ergebenden Rahmen auswählen
4. Den Rahmen mit dem Graphen aus der Auswahl wieder entfernen
5. Rahmen löschen

Der Befehl ist bisher nur als Test implementiert.

Name	Typ	Default	Beschreibung
Return	int		0 oder Fehlercode
frame	ItemRef	-	Zielrahmen, in den der Graph eingesetzt werden soll.
graph_path	String oder char*	-	XMLDatei mit der Beschreibung des Graphen.

Preconditions

#include "internal/types.h"

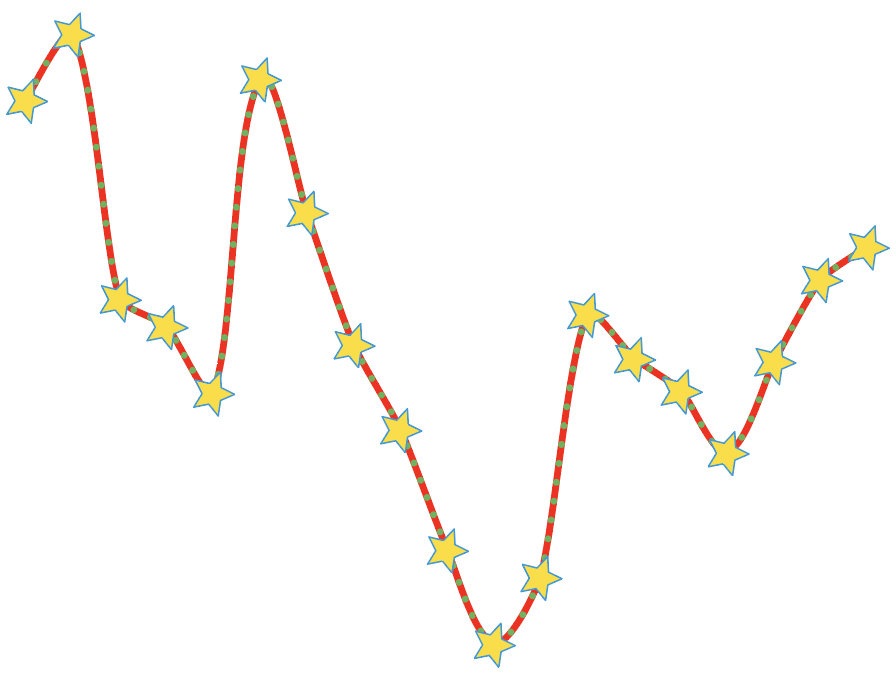

Lege einen neunen Rahmen an und zeichne einen Graphen in diesen Rahmen. Die Beschreibung des Graphen finden Sie hier.

#include "internal/types.h"

int main ()
{
    ItemRef	frame		= item::alloc ();
    int		result;
    float 	l, t, r, b;

    result = frame::create (
     			frame,
     			kRectangle,
     			100.0, 210.0, 300.0, 400.0,
     			1		// Seite
     			);
    if (result)
    {
        showmessage ("Rahmen anlegen : %s", serror (result));
        item::release (frame);
        return 0;
    }

    result = graph::draw (frame, "/Users/paul/Desktop/graph1.xml");
    if (result)
    {
        showmessage ("Graphen zeichnen: %s", serror (result));
        item::release (frame);
        return 0;
    }

    item::release (frame);
    return 0;
}

Seit

Version1.2, Februar 2005

Verfügbarkeit

priint:comet InDesign® Plug-Ins

Autor

Matthias [Paul]

Seit

Plugin Version 1.1.17

Letzte Änderung

30.07.2025, 07:35 Uhr

Autor

Paul Seidel
